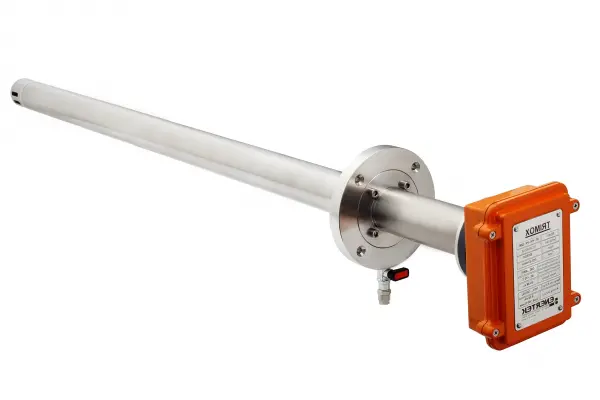

TRIMOX HT-YTK-PP

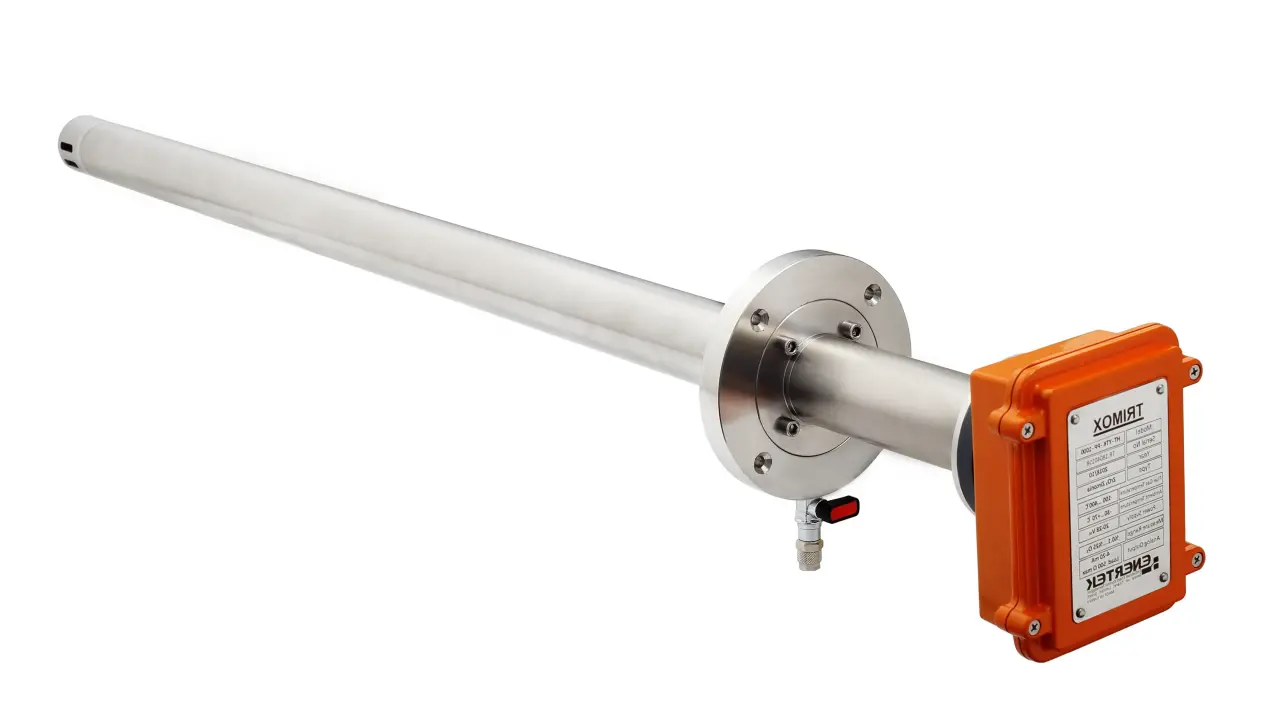

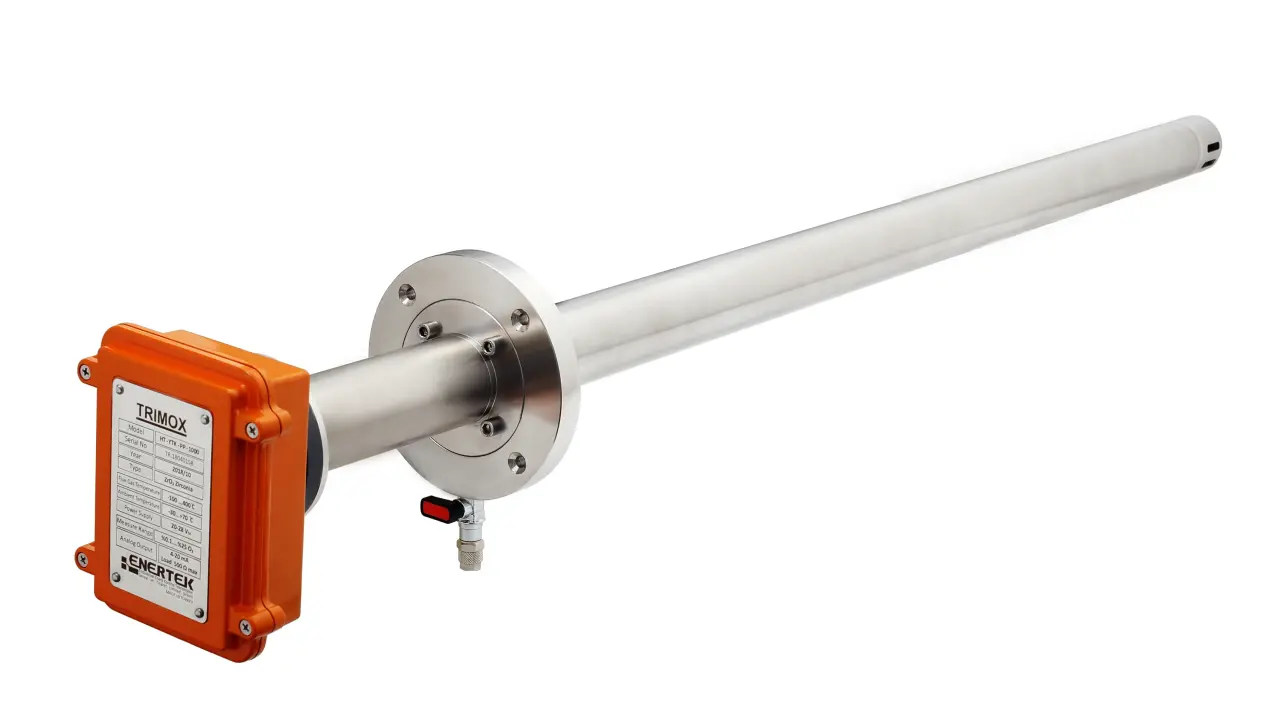

OKSİJEN ANALİZÖRÜ Yanma işlemlerinde yüzdelik (% 0-25) oksijeni ölçmek için kompakt bir zirkonyum oksit analizörü. Prob, 316 paslanmaz çelikten üretilmiştir ve 400°C' ye kadar olan sıcaklıklarda çalışabilir. Sensör baca veya fırında numune gaz içerir
Sipariş Ver|
ÖZELLİKLER |
| TRIMOX, müşterilerine bir baca gazı veya havalandırma izleme sistemi sunar. |
| Barometrik basınç düzelten sensörü içindedir. |
| 4-20 mA Anlalog çıkış standart olarak verilmiştir. |
| Sensör modülü kolayca değiştirilebilir, özel aparata gerek yoktur. |
| Temiz havada kolayca kalibre edilebilir. |
| UYGULAMALAR |
| Doğal gaz, Fuel-Oil, dizel, kömür ve biyokütle yakan kazanların yanma kontrolü |
| Hava Fazlalığı analizi |
| Kazan trim kontrolü |
| Yakma fırınları |
| Termik Santraller |
| Kombine çevrim gaz türbinleri (CCGT) |
| Seramik fırın izleme |
| PERFORMANS | |
| Ölçüm teknolojisi | Zirkonyum Oksit (ZrO₂) |
| Gaz | Oksijen ( % O₂ ) |
| Ölçüm aralığı | 0.1-25% veya 0,1-100% |
| Çıkış çözünürlüğü | 0,01 mA veya % 0,01 O₂ |
| Doğruluk | (% 0,1-25) < % 0,25 O₂ |
| Isınma Süresi | 60 sn. |
| Tepki süresi | (T90) <4> |
| Tekrarlanabilirlik | <0> |
| Örnek Akım Etkisi | Ölçeğin tam %0.5'i |
| İzin Verilen Baca gazı Sıcaklığı | +400 °C |
| Hücre sıcaklığı | +700 °C |
| Gaz Akış hızı | 0-10 m/sn |
| Ortam Sıcaklığı | -30 / 70 °C |
| Çalışma Basıncı | 2mbar –3 bar maksimum |
| Koruma Sınıfı | IP 65 |
Teknik Özellikler
|
Elektriksel Giriş/Çıkış |
|
| Güç Kaynağı | 24VDC, ±10% LPS |
| Güç Tüketimi | 700mA maximum @ 24VDC |
| Analog çıkış | 4—20mA |
| Çıkış aralıkları (oxygen) | 0-25% / 0-100 % O₂ |
| Çıkış aralıkları (sıcaklık) | -50 to +400°C |
| Çıkış Aralıkları (basınç) | 260—1260mbar |
| Digital haberleşme | RS485 protocol (Opsyonel) |
| Mekanik özellikler | |
| Isınma Zamanı | <90> |
| Stabil olma zamanı | <5> |
| Materiyal | 304,316L,PTFE,Alümiyum Platin ve Zirkonyum |
| Boyutlar | Ölçüler aşağıda verilmiştir. |
| Ağırlık | 6,150 Kg |
| Flanş Bağlantı | DN65 PN6 EN 1092 |
| Filtre Elemanı | Sinter Metal İnox |
- Referans havaya ihtiyaç duymaz
- Uzun ömürlü sensör teknolojisi
- Entegre edilmiş dahili ısıtıcı elemanı
DİKKAT! Maksimum değerleri aşmayın ve sensörü uygun şekilde çalıştığından emin olun. Tüm kablolama talimatlarını dikkatlice izleyin. Yanlış kablolar, cihazda kalıcı hasara neden olabilir. Zirkonyum dioksit sensörleri, sili kondan zarar görür. RTV kauçuklarından ve sızdırmazlık maddelerinden elde edilen buharların (organik silikon bileşikleri), zirkonyum oksijen sensörlerini etkilendiği bilinmektedir ve bunlardan kaçınılmalıdır. Kimyasal temizlik maddeleri KULLANMAYIN.
